仰拱栈桥是铁路、公路隧道实现仰拱全幅施作及仰拱填充的专业设备,通过在隧道施工中采用仰拱栈桥跨越仰拱作业区段,各种车辆设备和人员在栈桥上正常通行,栈桥下同时进行隧道仰拱钢筋绑扎、仰拱及填充浇筑混凝土等作业,可以减少掌子面开挖施工运输和仰拱施工之间的干扰,为仰拱施工提供了小型流水作业工作面,满足隧道仰拱混凝土整幅浇筑一次成型和快速施工的需求。

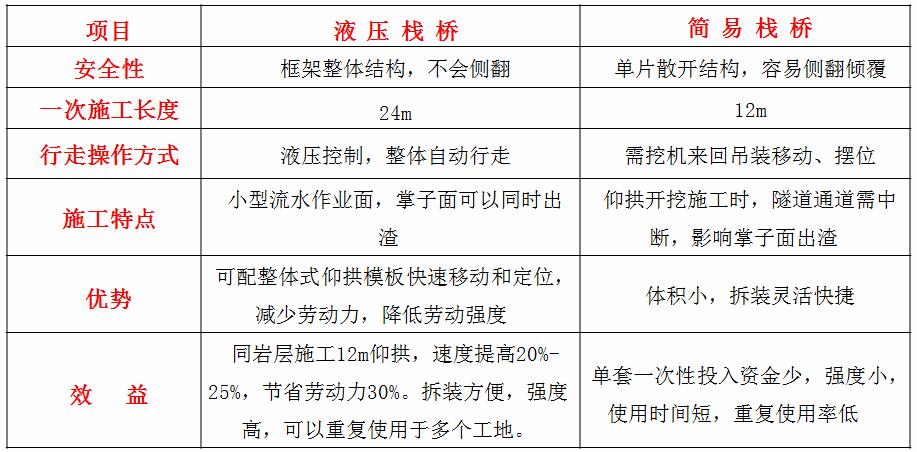

目前国内的栈桥有施工方自我加工焊接的简易栈桥和自行式液压栈桥两种。简易栈桥成本低但移动不方便;自行形式栈桥带有行走装置,不需要装载机等外部动力,安全性好,实用性强,自动化程度高,具体对比如下表。
中铁五新仰拱栈桥的特点与优势:
1、栈桥的跨度大,满足一次性进行12米和24米两种工况抑拱混凝土连续浇筑,大大提高了仰拱施工的速度。
2、栈桥的强度高,可安全地通过重量不超过60吨的各类 施工车辆。
3、栈桥前引桥专利技术,可以满足台阶法和全断面施工法,适应各种岩层结构的施工。
4、栈桥上方空间开阔,方便各种施工车辆的通行,混凝土罐车可方便的在栈桥两侧倾倒混凝土,挖掘机也可以无障碍的在栈桥上进行回转,便于清理仰拱余渣。
5、栈桥自带动力,可方便地前进、后退、左、右横移,无须挖掘机、装载机等任何外界动力。
6、栈桥的各部件全部采用液压传动,工作平稳,可靠性高。
7、栈桥的后端走行采用实心橡胶轮胎,通过液压马达驱动,行走平稳,无须铺设钢轨或其它辅助工作。
8、栈桥前端设有多功能自动走行装置,具有自平衡液压系统,可自动适应局部高差0.5米内凹凸不平仰拱开挖面,保证栈桥始终处于平衡状态。
9、栈桥具有牵引中心水沟模板整体前移和定位的功能。
10、我公司液压栈桥独有的多功能液压小车,本小车具有 快速牵引我公司生产的整体式仰拱模板和仰拱填充封端模前移和定位的功能,并且小车与栈桥主车可以分 开移动,有利于仰拱钢筋先绑扎,后移动仰拱模架和定位,大大提高施工效率,降低工人劳动强度,节省劳动力。
中铁五新仰拱栈桥施工技术的使用效果:
1、循环时间缩短50%以上
通过某隧道工地的实际测算,隧道仰拱作业每循环时间由原来的58小时缩短为19小时,使循环时间大大缩短。
2、施工成本大幅降低
前期使用的拼装小模板,每8延米需要320kg以上的钢筋来加固和支撑,需要10个专业木工4小时以上的工作时间来完成安装工作,仰拱模板的安装费用约为225元/延米。快速施工法仅需不足10kg的钢筋,5个人3小时完成模板安装,费用不足80元/延米,每延米节约成本约145元。
3、工程质量明显提高
栈桥配合模板施工采用端头梁定位固定,整体模板,模架刚度好,有效避免了上述问题,使仰拱混凝土达到了内实外美的效果,准确实现仰拱结构设计尺寸,仰拱混凝土均匀密实。经采取取芯、雷达扫描等检测,结果证明仰拱与填充界限分明,结构尺寸、强度达标,实体质量大幅提升。
4、优化洞内施工组织和工序分区、利于标准化作业和安全文明施工
栈桥配合模板法施工工艺只需保留一个仰拱作业面,减少了工序分区间的相互干扰,减小了掌子面与二衬之间的作业面数量和总长度,利于二衬及时跟进,保障了隧道施工安全;双车道栈桥保持了洞内开挖出碴作业的交通畅通,文明施工和标准化作业水平显著提高。

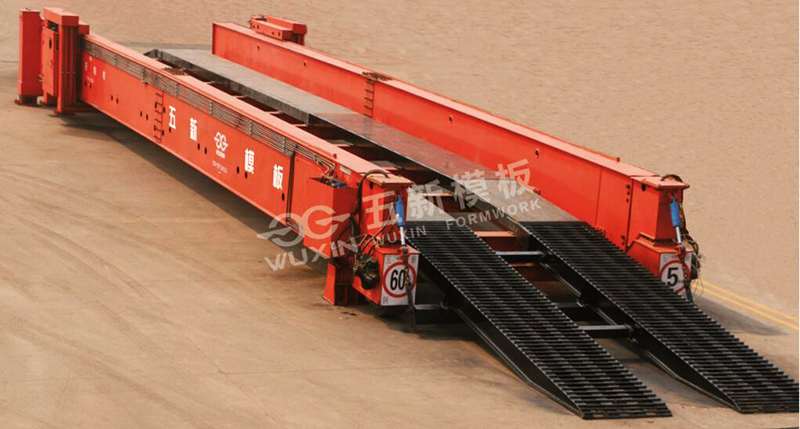

YQS双线型栈桥主要参数:
长×宽×高: 38.4m×5.1m×1.4m
设计通过载荷: 60t
通过车辆形式: 胶轮或履带式车辆
通过车辆最大外宽: 3.4m
控制方式: 电动、液压(可选配遥控)
行走方式: 步进、自行
步履长度: 8.5m
走行速度: 5m/min
升降速度: 0.5m/min
整机功率: 13KW
后轮轮距: 4m
跨度净空: 24m
